Как поменять лампу на проекторе Christie CP4230

При замене лампы на проекторе Christie CP4230 существует опасность взрыва. Поэтому, эту процедуру должен проводить квалифицированный специалист с использованием защитной экипировки. Несоблюдение этих правил может причинить физические травмы или повлечь за собой смерть. Извлекать горячую лампу нельзя!



Для замены лампы проводятся следующие действия:

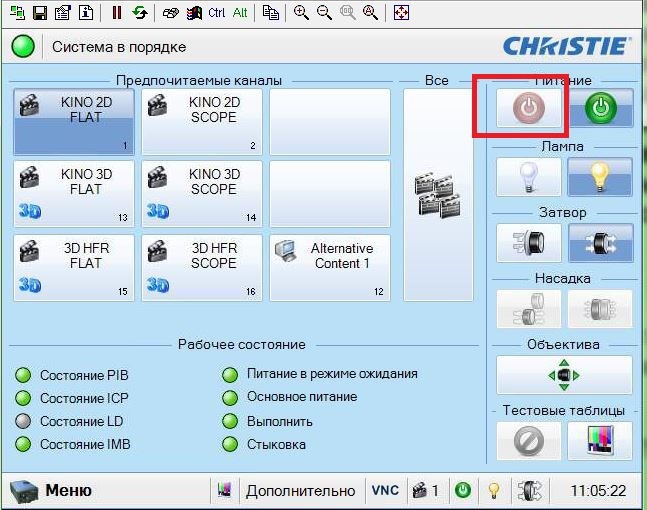

1. Отключить питание на тач-панели проектора и подождать как минимум 10 минут, чтобы вентиляторы охлаждения остановились.





2. Отключить проектор от сети электричества и открыть защитную дверцу лампы. Обязательно использовать защитную экипировку! Дверца открывается с помощью ключа в замке.

3. Чтобы вытащить лампу:

3.1. Снять передний воздуховод лампы.

3.2. Ослабить винты на аноде (+) и катоде (-). Не надавливать на кварцевую колбу лампы.





3.3. Сдвинуть анодную (+) клемму с передней части лампы.

3.4. Выкрутить лампу из катодного разъема. Лампу необходимо держать за катодный разъем.

3.5. Извлечь лампу из проектора. После этого её необходимо осторожно поместить в защитный футляр и убрать в место, защищенное от падений или повреждений.

4. Визуально осмотреть отражатель. При наличии пыли и повреждений, провести процедуру очистки.

5. Установить новую лампу:

5.1. Вытащить лампу из коробки. Снять ленту, открутить гайку и звездообразную шайбу (если она есть), они удерживают лампу внутри.

5.2. Вынуть лампу из упаковки, держа её за концы. Колбу и упаковку необходимо сохранить. Для установки лампы CDXL-30SD 3,0 кВт, необходимо, чтобы на катодный конец была навинчена удлинительная гайка.

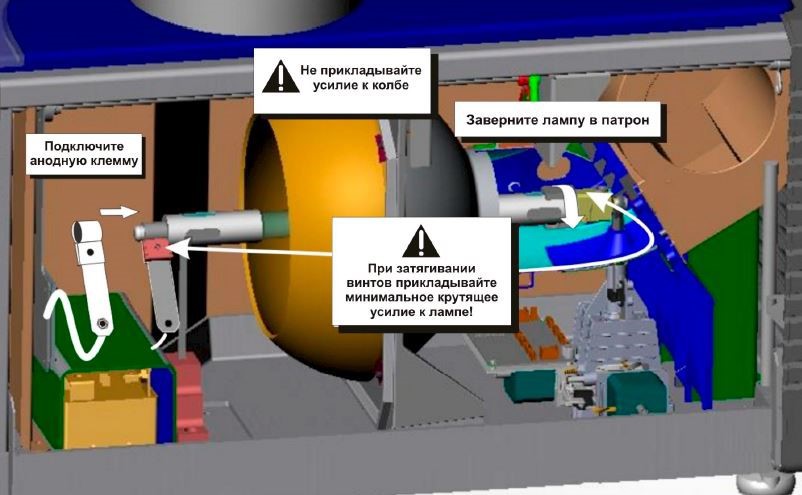

• Катодный (-) конец лампы устанавливается в патрон, расположенный в задней части отсека лампы. Закрутить его, удерживая лампу за концы и некасаясь стекла.
• Анодный (+) конец лампы устанавливается на опорную стойку, клемма надевается на наконечник лампы. После этого можно закрепить клемму.

Для установки лампы CDXL-30SD, необходимо, чтобы плоская часть анодного конца лампы (если таковой есть) была сориентирована в направлении 300 или 60 градусов после установки и закрепления лампы. Для других ламп, эта часть должна быть направлена вверх.





5.3. Затянуть винты на анодном и катодном разъемах.

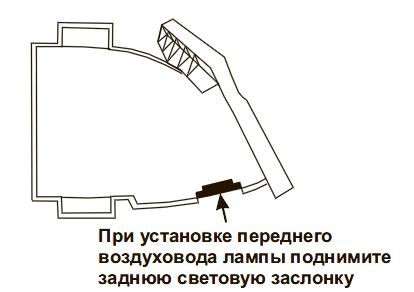

6. Установить передний воздуховод лампы. Во время установки необходимо поднять небольшую световую заслонку на задней части воздуховода, как указано на рисунке.





7. Закрыть дверцу отсека лампы и подключить источники питания, после чего можно включить проектор.

8. Необходимо занести лампу в журнал лампы после ее замены.

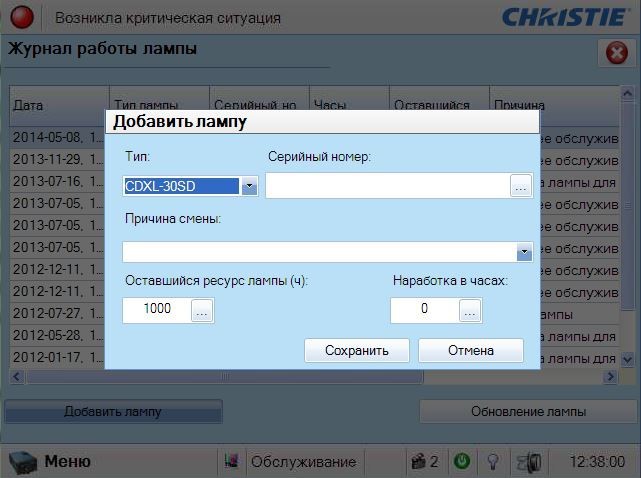

• Войти в «Меню», затем «Расширенная настройка» и «Журнал ламп».
• Нажать кнопку «Добавить лампу».
• Указать тип, серийный номер, причину замены и наработку новой лампы в часах. Если лампа не использовалась ранее, то поставить «0» и нажать «Сохранить».

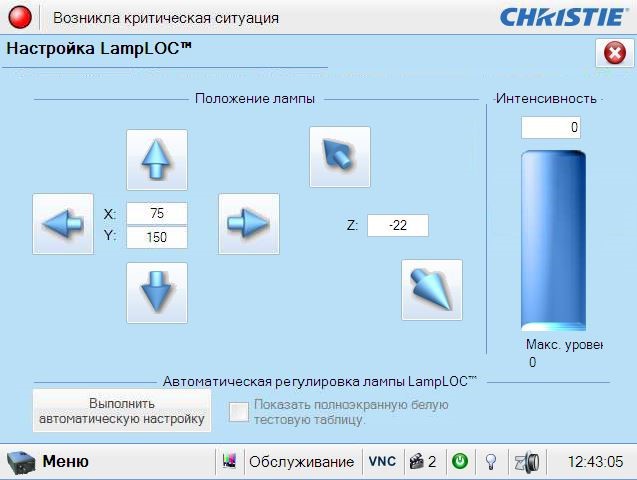

9. Выполнить автоматическую настройку лампы через «Меню», затем «Расширенная настройка» и «Настройка LampLOC».
