Как подключить питание и балласт к проектору Christie CP2000XB

Прежде чем подключать балласт к сети, необходимо, соблюдая маркировку, подключить все 4 кабеля к проектору!

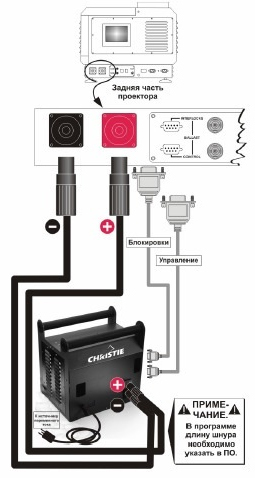

1. Два интерфейсных кабеля и два кабеля питания необходимо подключить в разъемы на задней стороне проектора Chirstie CP2000XB и к балласту.

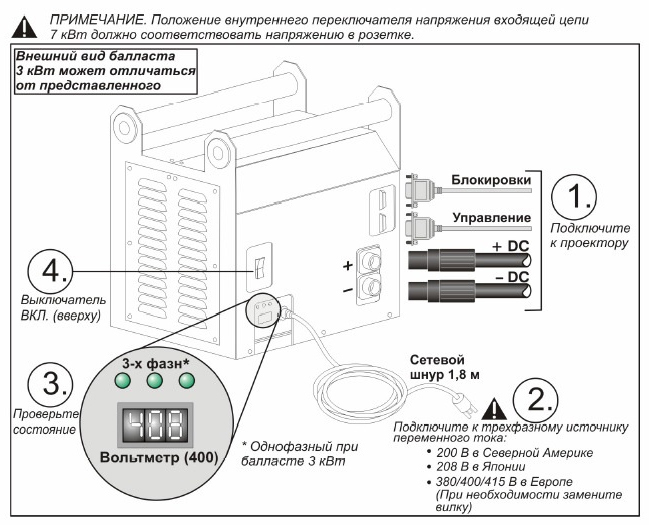

2. Сетевой шнур балласта подключается к источнику переменного тока. Возможно, потребуется замена вилки.



Сетевой шнур балласта и входной переключатель питания должны соответствовать напряжению вашей сети, убедитесь в этом перед подключением. Чтобы выбрать нужное напряжение (200В или 400В) необходимо открыть снять крышку балласта лампы и установить переключатель на нужном показателе. Если необходимо – заменить вилку питания.



Следует проверить, что вольтметр показывает верное напряжение переменного тока и зажглись все три индикатора фаз. Выключатель питания балласта необходимо перевести в положение «включено», после чего должны включиться и заработать вентиляторы охлаждения. Если слышна работа вентиляторов, это показатель, что балласт работает исправно.

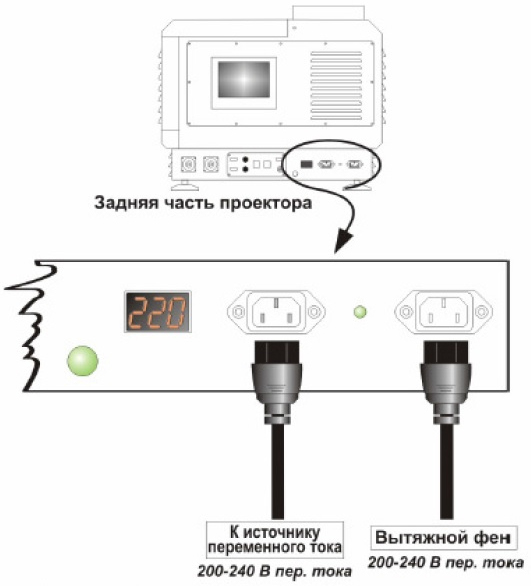

Сетевой шнур IEC 320 подключается к однофазному источнику переменного тока 208В. Для корректной работы проектора должны соблюдаться следующие показатели: 200В - 240В (+-10%), 50-60 Гц (3 ампера) для 208В.



При несоблюдении допустимого диапазона напряжения сети (180-265В) проектор запрещается использовать!



Далее нужно подсоединить вытяжной вентилятор, после чего проектор будет готов к эксплуатации.





Если все подключено верно, то индикатор PROJ.STATUS загорится зеленым, встроенный вольтметр будет показывать входное напряжение, а вентиляторы, расположенные возле лицевой панели, будут работать.
