Как установить лампу на проектор Christie CP2208

ВНИМАНИЕ! Заменять лампу может только компетентный специалист сервиса. Есть вероятность взрыва лампы, так как внутри под высоким давлением находится газ! Любые работы с лампой или при открытом отсеке лампы, выполняются только в специализированной защитной одежде.

1. Включенный проектор необходимо выключить и дождаться его полного остывания (около 15-20 минут).

2. Выключатель проектора Christie CP2208 должен быть в положении «выключено».

3. Проектор отключить от сети.

4. Кабель СПУ (сенсорная панель управления) отключить от задней панели, далее снять СПУ.

5. Используйте специализированную маску и одежду.

6. Откройте дверцу отсека лампы, вставив ключ в замок дверцы и поверните.

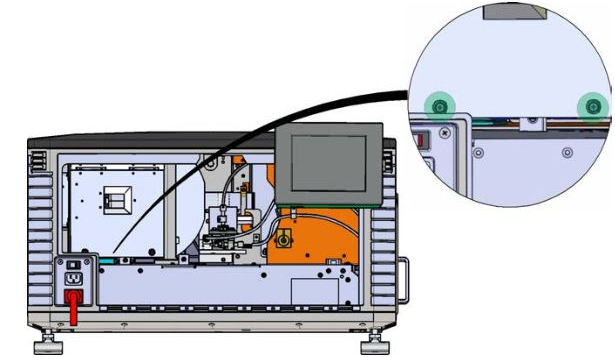

7. Дверцу отделения с лампой необходимо открыть, отвинтив два винта, а после разблокировки и дверцу лампы.

8. Катодный (-) винт надо ослабить, используйте шестигранник закрепленный на дверце отсека.

9. Если используете лампу CDXL-14 или CDXL-16, то необходимо:

• Установить гайку на катодный (-) зажим лампы. Проворачивать гайку пока винт не будет смотреть вверх на крышку проектора. Затянуть винт катода используя шестигранник.

Запрещено: трогать или давить на стекло, сильно затягивать гайки. Необходимо проверить провода. Анодный провод должен находиться между устройством зажигания и лампой, и быть на необходимом расстоянии от отражателя и огнеупорной стенки.

• Закрутить катодную гайку надавливая на нее, гладкая часть должна располагаться напротив катодного держателя;
• Направив лампу к катодной клемме через заднюю часть отражателя, вставить ее под углом в отверстие за отражателем. Необходимо вкрутить катодный конец лампы в гайку выступа. Проследите, чтобы анодный конец не касался УФ-фильтра или рефлектора;

При использовании ламп CDXL-19SC или CDXL-21S1:

• Взять лампу за анодный конец, далее направить лампу к катодной клемме через заднюю часть отражателя, вставить ее под углом в отражатель;
• Закрутить катодную гайку надавливая на нее, гладкая ее часть должна располагаться напротив катодного держателя;
• Катодную клемму закрутить используя шестигранник.

10. Кольцо на анодном проводе должно быть повернуто так, чтобы провод гофрированной стороной смотрел наружу. Закрутить анодный винт. Убедиться, что анодный провод находится между устройством зажигания и лампой, и располагается на необходимом расстоянии от отражателя и огнеупорной стенки.

11. Дверцу отсека лампы закрыть, затянуть 2 винта.

12. Те же самые действия проделать с дверцей огнеупорной стенки.
