Как установить лампу на проектор Christie Solaria One

ВНИМАНИЕ! Заменять лампу может только компетентный специалист сервиса. Есть вероятность взрыва лампы, так как внутри под высоким давлением находится газ! Любые работы с лампой или при открытом отсеке лампы, выполняются только в специализированной защитной одежде.

1. Включенный проектор необходимо выключить и дождаться его полного остывания (около 15-20 минут).

2. Выключатель проектора Christie Solaria One должен быть в положении «выключено».

3. Проектор отключить от сети.

4. Используйте специализированную маску и одежду.

5. Откройте дверцу отсека лампы, вставив ключ в замок дверцы отсека лампы и поверните.

6. Дверцу отделения с лампой необходимо открыть, отвинтив два винта, а после разблокировки и дверцу с лампой. Снимете дверцу, если требуется, освободите фиксатор.

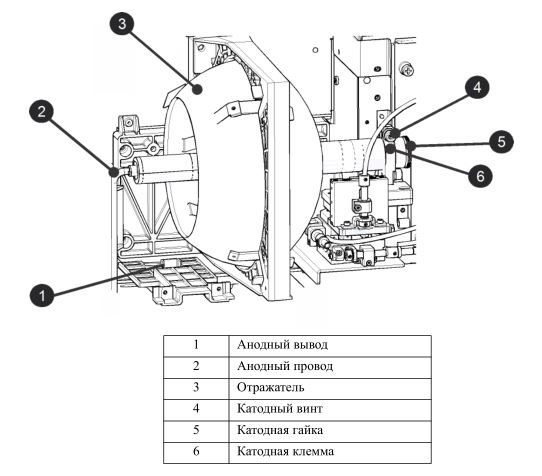

7. Внимательно осмотреть отражатель после того, как извлечете старую лампу.

• Снять винт крепления анодного (+) провода.
• Катодный (-) винт надо ослабить, используйте закрепленный на дверце отсека шестигранник.
• Взяв анодный конец лампы следует свинтить гайку с катодного конца и снять ее.
• Доставать лампу нужно осторожно, не задевайте отражатель и держите ее за анодный конец.
• Вытягивая лампу под углом через дверцу одной рукой, второй следует отвести катодный конец от отражателя.
• Прежде чем убрать старую лампу в упаковку, необходимо установить обратно в проектор катодный переходник.
• ВНИМАНИЕ! Лампа имеет возможность взрываться даже, находясь в коробке! Будьте осторожны при утилизации и следуйте инструкциям, которые действуют в вашем регионе.
• После извлечения следует осмотреть отражатель на наличие загрязнений, и, если это необходимо, очистить его используя метанол.

8. Новую лампу установить в проектор. Держать лампу следует только за катодный или анодный конец. Запрещено: трогать или давить на стекло, сильно затягивать гайки. Необходимо проверить провода. Анодный провод должен находиться между устройством зажигания и лампой, и быть на необходимом расстоянии от отражателя и огнеупорной стенки.

• Ленту с концов защитного футляра необходимо снять, далее снять упаковочный материал с лампы.
• Катодную гайку с лампы необходимо снять до того, как лампа будет извлечена из футляра.
• Направив лампу к катодной клемме через заднюю часть отражателя, вставить ее под углом в отражатель.
• Закрутить катодную гайку надавливая на нее, гладкая ее часть должна располагаться напротив катодного держателя.
• Катодную клемму закрутить используя шестигранник
• Кольцо на анодном проводе должно быть повернуто так, чтобы провод гофрированной стороной смотрел наружу.

10. Дверцу отсека лампы закрыть, затянуть 2 винта.

11. Те же самые действия проделать с дверцей огнеупорной стенки.

12. Закрепите шестигранный ключ на дверце, закройте и заблокируйте ее. Шестигранный ключ вернуть на место, закрепив на дверце, после закройте ее.

13. Включить проектор подключив его к сети.

14. Выбрать «Меню», далее «Расширенная настройка», «Мастер замены лампы». Нажать «Далее».

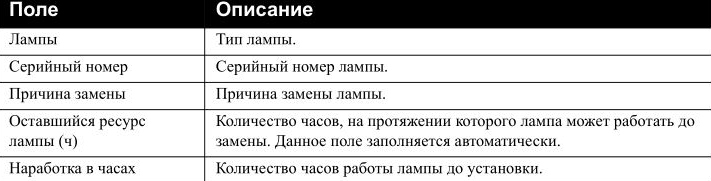

15. Представленные ниже поля заполнить:

16. Нажать «Сохранить», затем «Далее».

17. Приступить к выравниванию лампы.
