Как установить объектив на проекторе Christie CP2215

Чтобы избежать засорения в передней части проектора Christie CP2215, объектив должен быть герметично закреплен в проекционном модуле. Использование проектора без объектива не рекомендуется. Если проектор перевозится, на нем должна быть надета заглушка.

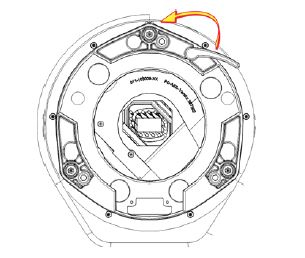

1. Фиксатор объектива перевести в открытое положение.

2. Пазы узла крепления соединяются с выступами фиксирующего кольца.

3. Заднюю и переднюю крышки объектива необходимо снять перед установкой, чтобы они не расплавились.

4. Объектив вставить в отверстие не проворачивая, магниты в креплении прочно удерживают объектив.

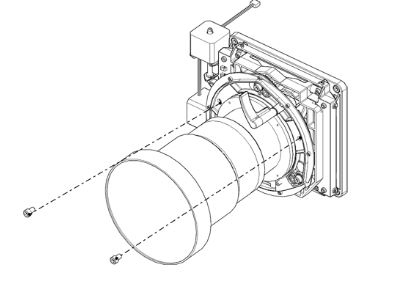

5. Объектив крепится двумя винтами, необходимо использовать шестигранник.

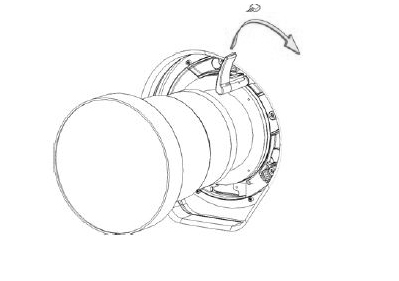

6. Фиксатор объектива установить в положение «Закрыто».
