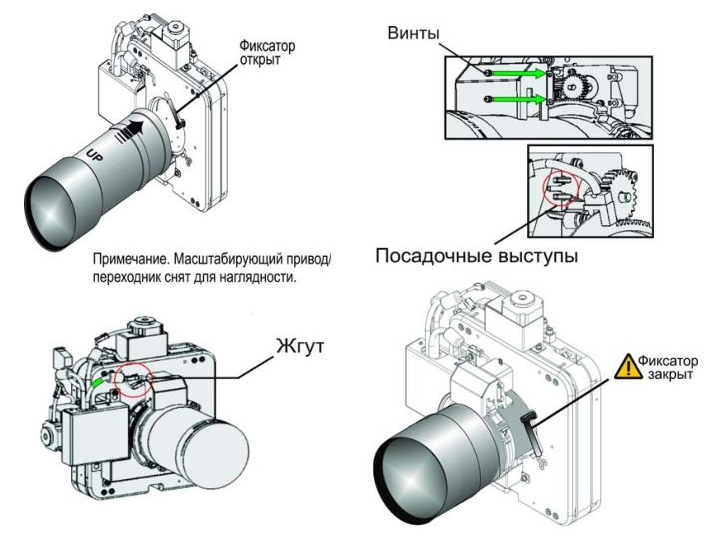

Как установить объектив на проекторе Christie CP2230

Чтобы защищать отсек с электронным оборудованием от загрязнений, объектив должен быть герметично закреплен. Использование проектора Christie CP2230 без объектива запрещается.

ВНИМАНИЕ! Если установлен моторизованный держатель насадок (MLM), перед калибровкой или сбросом регулировок основного моторизованного объектива необходимо переместить его в положение «Выключено»! Эти действия позволят избежать контакт между объективом проектора и MALM.

Важно избегать попадания пальцев или других участков тела в механизм! Привод с дистанционным управлением имеет возможность вращаться без предупреждения. Во время настройки и регулировки вручную необходимо следить, чтобы в винты не попадали части одежды, какие-либо украшения или волосы.

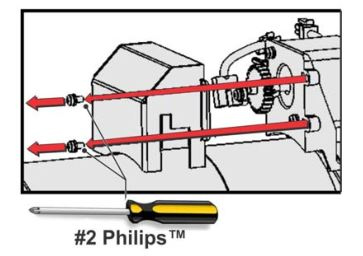

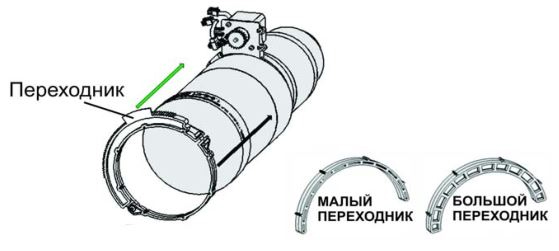

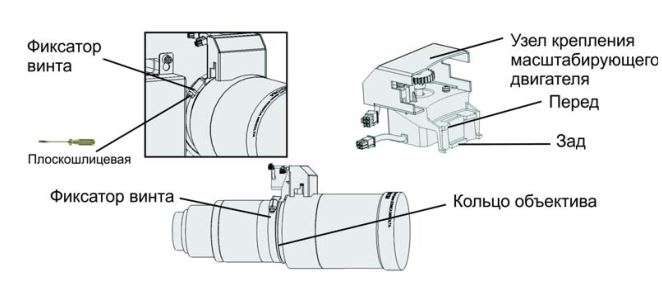

Прежде чем приступить к установке основного объектива, необходимо надеть на него узел крепления масштабирующего двигателя.

Объективы 1.6-2.4:1, 1.8-3.0:1, 2.15-3.6:1

Масштабирующее колесо должно прилегать к лицевой стороне узла крепления двигателя.

Объективы 1.45-2.05:1, 1.25-1.83:1

Масштабирующее колесо должно прилегать к тыльной стороне узла крепления двигателя.

Другие объективы

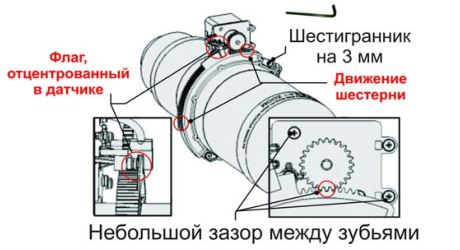

Между вращающейся масштабирующей частью объектива и узлом крепления должен быть зазор.
