Как заменить вентилятор обдува лампы на проекторе Christie CP2210

ВНИМАНИЕ! Для проведения данной процедуры необходимо использовать защитную одежду. Существует угроза взрыва!



Вентилятор обдува лампы удерживается двумя винтами на проекторе Christie CP2210. Он располагается сзади рядом с модулем регулировки лампы.



1. Выключить лампу и дать проектору остыть. Подождать не менее 15 минут, прежде чем приступить к замене.

2. После остановки вентиляторов, следует отключить питание проектора и отсоединить от сети переменного тока.

3. Обязательно необходимо использовать защитную одежду и экран, прежде чем открывать дверь лампы.

4. Вынуть лампу, не надавливая на нее.

5. Снять верхнюю крышку, как показано на рисунке:





6. Снять защитный экран над рефлектором лампы. Чтобы это сделать, необходимо открыть заднюю дверцу с помощью ключа безопасности и ослабить два винта.

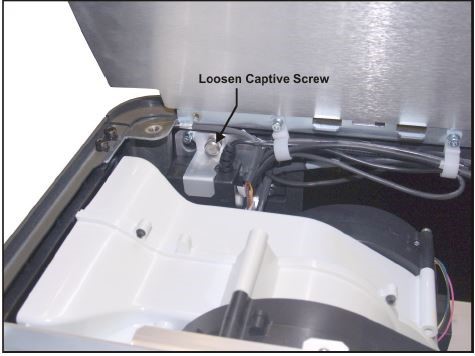

7. Открутить винт, отмеченный на рисунке, и снять верхнее крепление.

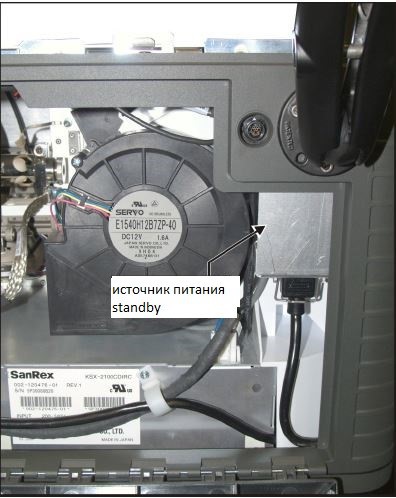

8. Отключить питание от переменного тока из нижней части источника питания standby. Вытащить его из проектора.

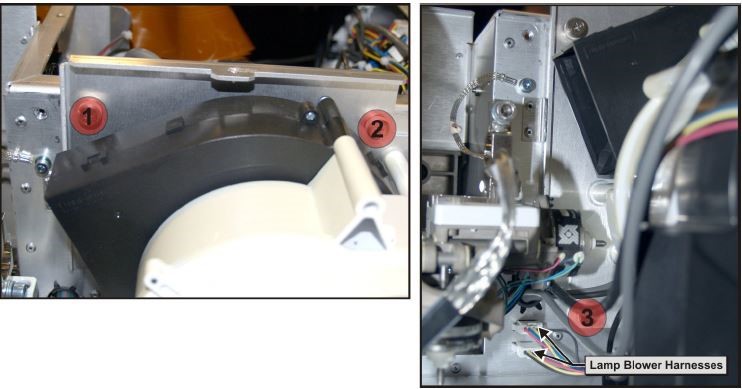

9. Отсоединить 2 провода питания, открутив 3 винта.

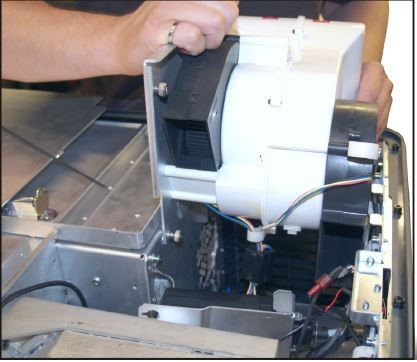

10. Вытащить вентилятор обдува лампы из корпуса проектора и заменить его.
