Как заменить лампу в проекторе Barco DP2000
Замена лампы в проекторе Barco DP2000 происходит в 4 этапа:
1. Снять отсек лампы (Lamp House)
2. Заменить лампу
3. Установить назад отсек лампы (Lamp House)
4. Настроить положение лампы.
Как снять отсек лампы (Lamp House)
1. Полностью отключить питание проектора

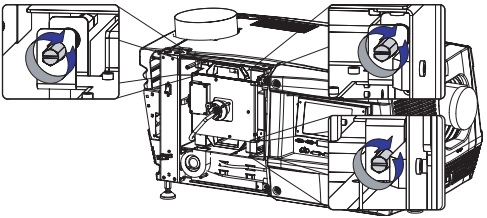

2. Открутить винты и снять крышку отсека

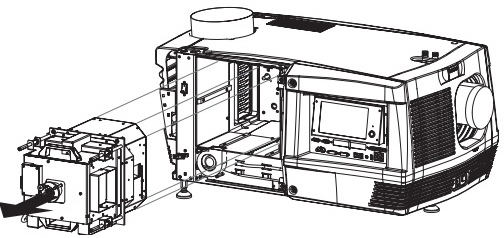

3. Открутить еще 3 винта, чтобы изъять отсек лампы
4. Вытянуть его из проектора, взяв за ручки
5. Осторожно поставить на стол отсек лампы.
Как заменить лампу в отсеке
Обязательно соблюдать все меры безопасности! Перед процедурой замены лампы всегда надевать защитную экипировку - одежду, маску и перчатки.
1. Снять старую лампу

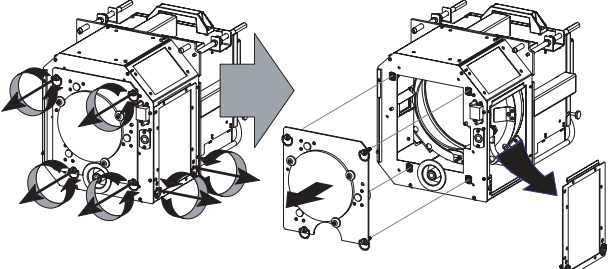

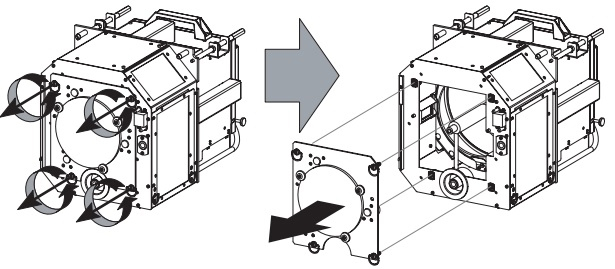

2. Открутить четыре винта и снять стенку с фильтром УФ-излучения.

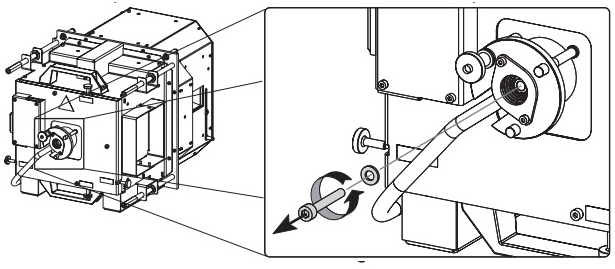

3. Выкрутить винт, удерживающий в гнезде лампу, подойдет шестигранный ключ

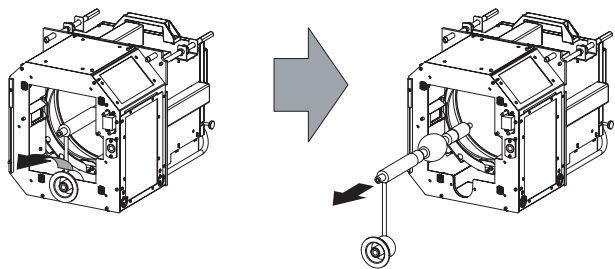

4. Переместить вверх анодный (+) держатель, он белый и подключен проводом к лампе, а затем вытащить лампу с держателем и проводом
5. Поместить в защитный футляр старую лампу, после чего можно отсоединить анодный (+) держатель от провода

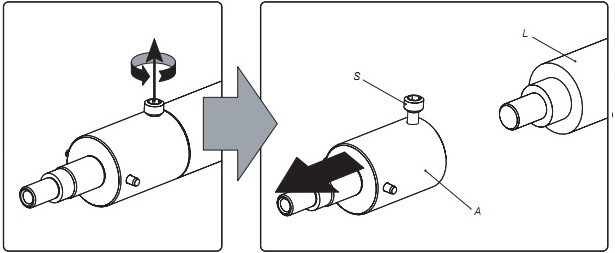

6. Ослабить винт и открутить катодный (-) адаптер
Установить новую лампу
Не допускать касаний голыми руками колбы лампы! Отпечатки пальцев и остатки кожного жира при высоких температурах прикипают к стеклу, что чревато сокращением срока службы лампы или даже взрывом.
1. Снять боковую стенку отсека лампы, как показано на рисунке

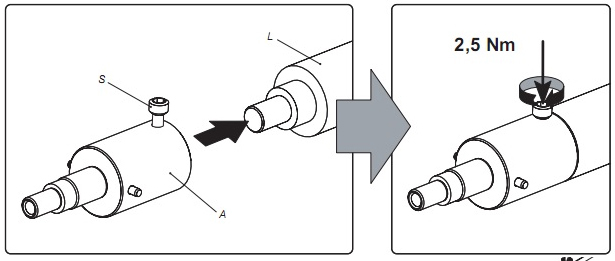

2. Насадить адаптер на катод (-) лампы и затянуть винт для фиксации.

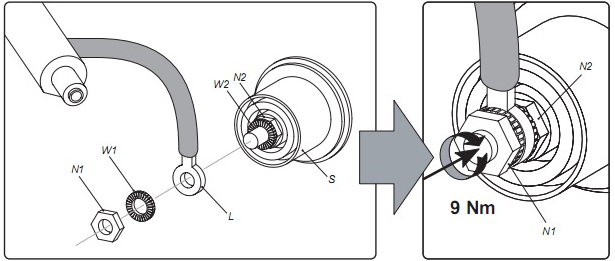

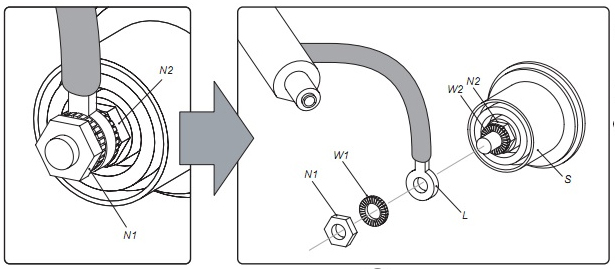

3. Надеть клемму анодного провода (L) на держатель (S) и установить стопорные шайбы, как показано на участке схемы слева
4. Затянуть гайки (N1 и N2) относительно друг друга до значения 9Нм, как показано на участке схемы справа

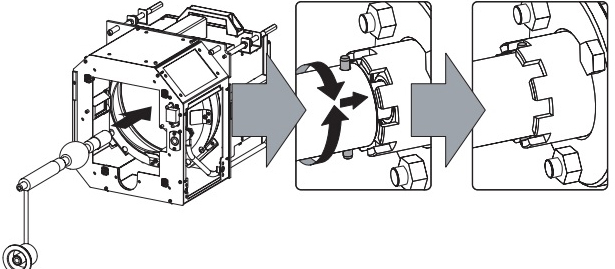

5. Занести в отсек лампу, не задев отражатель, и убедиться, что она установлена правильно: катодный адаптер должен быть вставлен в паз держателя, это гарантирует фиксацию лампы

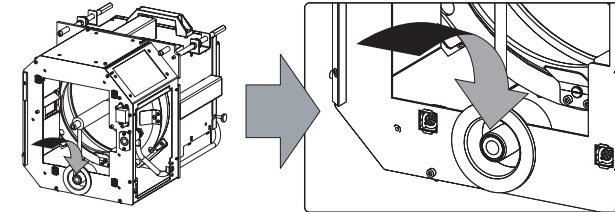

6. Вставить анодный держатель в паз на корпусе лампового отсека
7. Вернуть на место стенку с фильтром УФ-излучения и закрутить 4 винта

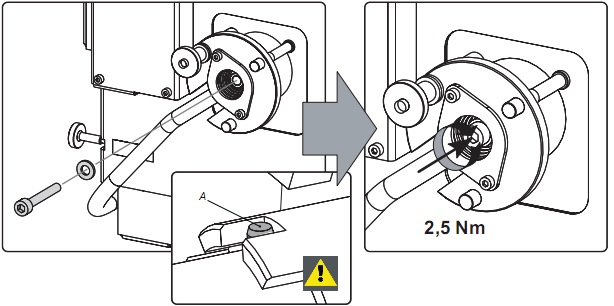

8. С помощью динамометрической отвертки установить и затянуть винт, удерживающий лампу в гнезде, до значения 2,5 Нм
Как установить назад отсек лампы (Lamp House)

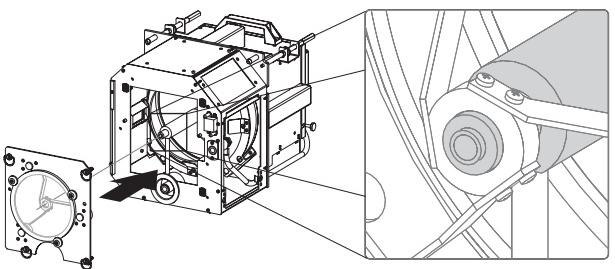

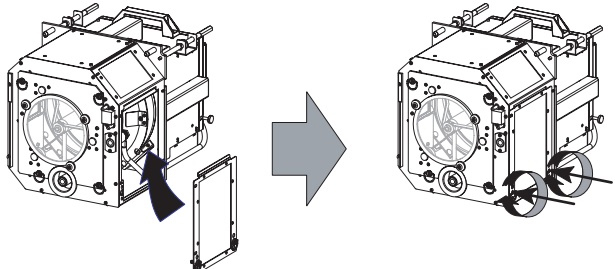

1. Установить боковую стенку отсека лампы и затянуть винты, как показано на рисунке

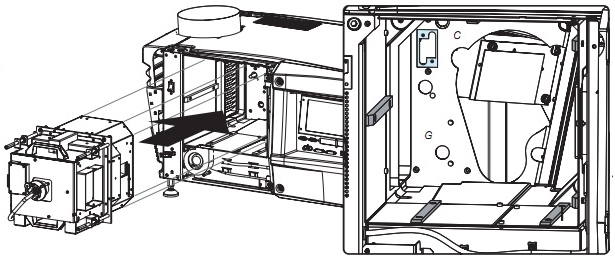

2. Вставить отсек лампы в проектор до упора, зафиксировать его тремя винтами
3. Крышку проектора закрывать не нужно
4. После установки отсека лампы, необходимо зарегистрировать новую лампу и сбросить прежние настройки.
Как выполнить регистрацию новой лампы и сброс настроек
1. Включить питание проектора, но лампу не разжигать

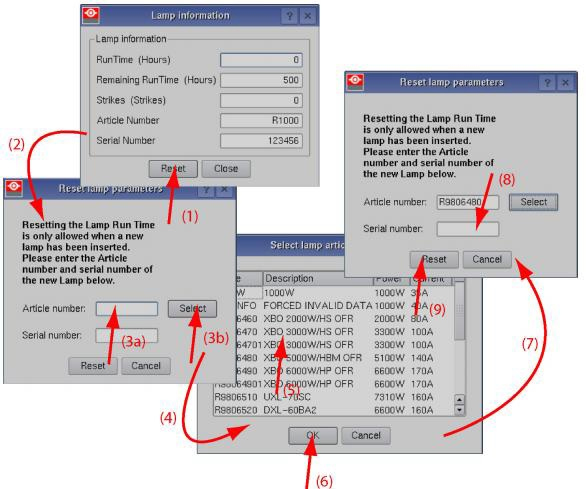

2. Через панель управления или программу «Barco Communicator» с компьютера, зайти в меню «Installation», выбрать «Lamp» и «Lamp information»
3. В появившемся окне нажать на сброс «Reset» (1)
4. В результате откроется окно для ввода новых данных
5. Ввести артикль новой лампы (3a) или выбрать из списка базы данных проектора через кнопку «Select» (3b).
5.1. Если искать в базе данных (4), но необходимо выбрать соответствующий новой лампе артикль (5) и нажать «OK» (6). Система его проверит.
6. Ввести серийный номер новой лампы (8). Он указан в паспорте, который комплектуется с лампой в коробке.
7. Для подтверждения введенной информации нажать «Reset» (9).
После регистрации новой лампы в системе, можно перейти к процедуре настройки положения лампы и установке ее мощности.
Как настроить положение лампы
1. Зажечь лампу

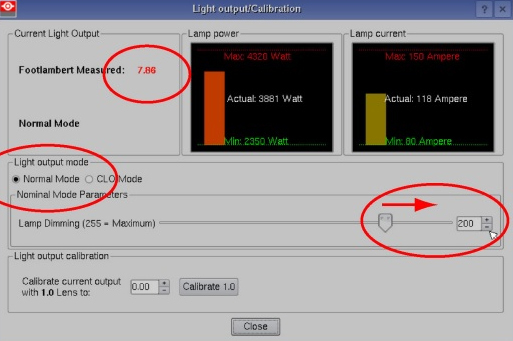

2. Через панель управления или программу «Barco Communicator» с компьютера, зайти в меню «Installation», выбрать «Lamp» и «Light Output»
3. Установить в параметре «Light output mode» значение режима «Normal mode», а в параметре «Lamp Dimming» максимальное значение (255). В окне «Light Output/Calibration» в левом верхнем углу отображается значение яркости напротив «Footlambert Measured»

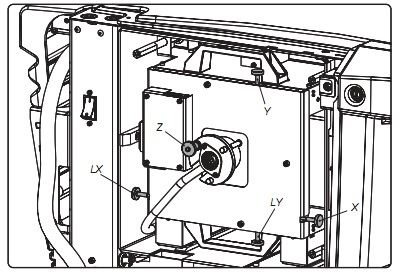

4. Ослабить фиксирующие винты LX и LY, соответственно для осей X и Y
5. Для достижения максимального значения светового потока, необходимо отрегулировать ручки осей X, Y, Z
6. Зафиксировать положение лампы, затянув винты LX и LY
7. Чтобы поменять мощность лампы, можно скорректировать значение «Lamp dimming»
8. По завершении процедуры, можно установить крышку проектора
