Как заменить лампу в проекторе Christie CP2000M

ВНИМАНИЕ! Заменять лампу может только компетентный специалист сервиса. Есть вероятность взрыва лампы, так как внутри под высоким давлением находится газ! Любые работы с лампой или при открытом отсеке лампы, выполняются только в специализированной защитной одежде. Не извлекайте лампу, пока она не остыла.

1. Для отключения лампы на пульте управления нажмите на кнопку Lamp OFF. Перед тем, как выполнять какие-либо действия с лампой, необходимо дождаться ее полного остывания, вентиляторы охлаждения должны проработать не менее 15 минут.

2. После остановки вентиляторов охлаждения отключить проектор Christie CP2000M от сети вытащив вилку из розетки.

3. Открыть заднюю дверцу проектора. Использовать специализированную защитную одежду.

4. Два винта, которые расположены на дверце отсека лампы, необходимо провернуть против часовой стрелки и открыть ламповый отсек.

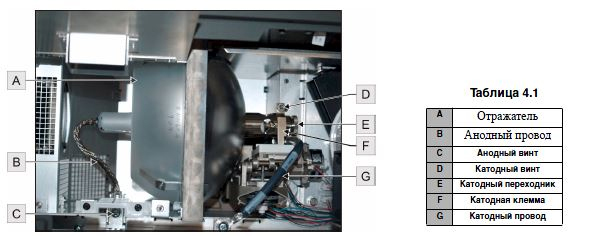

5. Ослабить винт, который крепит анодный (+) провод используя крестовую отвертку. Катодный (-) винт так же необходимо ослабить, используя шестигранник. Лампу следует удерживать за анодный конец, выкрутить и снять катодный переходник.

6. При извлечении лампы старайтесь не задевать отражатель. Катодный конец необходимо отвести от отражателя, а лампу держать под углом. Прежде чем убирать лампу в защитную упаковку, убедитесь, что катодный переходник был установлен обратно в проектор. Важно избегать любого физического воздействия на лампу, необходимо помнить, что лампа может взорваться даже в защитной коробке!

7. После извлечении лампы необходимо проверить отражатель на наличие загрязнений, при необходимости очистить его, используя метанол.

8. Прежде чем вытащить новую лампу из упаковки, необходимо ослабить винт катодной клеммы, а катодный переходник снять с лампы.

9. Анодный конец следует удерживать левой рукой, а лампу направить под углом вверх. Просунуть лампу в отверстие за отражателем. С помощью указательного и среднего пальцев правой руки необходимо направить лампу к катодному держателю. Избегать ударов лампы об отражатель.

10. Закрутить от руки катодный переходник и закрепить (гладкая часть переходника располагается рядом с катодной клеммой). Винт катода затягивается с помощью шестигранного ключа.

11. Гофрированная часть провода располагается по направлению наружу, после чего закручивается анодный винт. Анодный провод устанавливается как можно дальше от металлических деталей!

12. Дверцу отсека лампы закрыть, для ее блокировки закрутить обратно два винта, которые были сняты ранее.

13. Провести настройку лампы:

• Подлючить шнур питания к сети и включить проектор;
• Войти в меню «Lamp», далее выбрать «Change Lamp»;
• Выбрать поле «Lamp S/N» и ввести серийный номер;
• Нажать кнопку ввода «Enter», таймер времени работы лампы обнулится и начнет отсчет сначала.
• Выполнить процедуру LampLOC.
