Как заменить лампу в проекторе Christie CP2000X

1. Переключатель питания поставить в положение OFF (выключено).

2. Балласт и проекционный модуль отключить от источника питания.

3. Дверцу отсека лампы открыть. Используя специализированную защитную одежду открыть дверцу лампы повернув ключ в замке. Если необходимо - снять дверцу.

4. Для того, чтобы открыть внутренний отсек охлаждения лампы и открыть доступ к катодному (-) концу - повернуть ручку.

Не следует применять усилий к колбе кварцевой лампы!

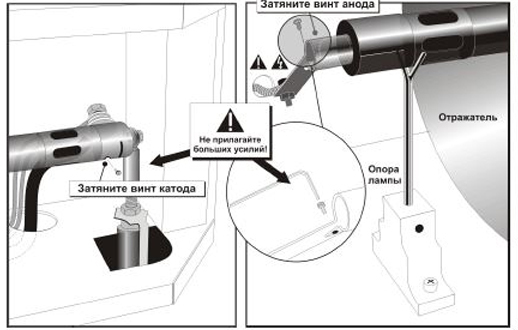

5. Фиксирующие винты на катодном и анодном разъемах ослабить. Анодную клемму необходимо убрать с передней части лампы. Лампу нужно удерживать за катодный конец, выкрутив ее нужно достать. Поместить лампу в защитный короб и избегать любого воздействия на нее. Следует помнить, что лампа имеет возможность взрываться даже в защитной коробке.

6. После извлечения лампы необходимо осмотреть отражатель на наличие загрязнений, при необходимости очистить отражатель с помощью метанола.

7. Чтобы извлечь новую лампу из защитного футляра, необходимо снять ленту, открутить гайку и фиксирующую шайбу при ее наличии. Удерживая лампу за концы вынуть ее из футляра. Защитный короб сохраняйте для последующей утилизации лампы или гарантийной замены.

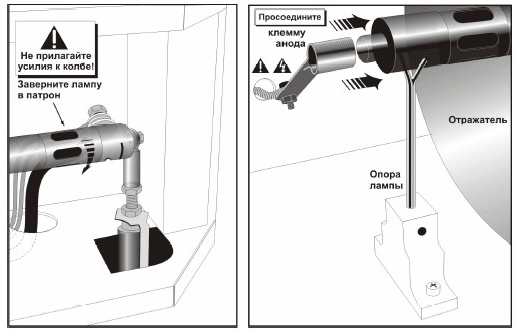

8. Катодный конец вставляется резьбой в гайку отрицательного разъема лампы, (она располагается в задней части отсека лампы) закрутить лампу вручную.

Держать лампу следует только за концы избегая прикосновений к стеклу. При установке лампы нельзя на нее надавливать и закручивать слишком сильно.

9. Анодный провод, который идет от лампы к зажигающему устройству, должен быть удален от всех металлических частей (огнеупорная стенка, отражатель и тд.) проектора Christie CP2000X и не касаться их.

10. Отсек системы охлаждения и дверцу лампы нужно закрыть, иначе проектор не будет работать.

11. Произвести настройку лампы.
