Как заменить вентилятор кассеты плат на проекторе Christie CP2215

Блок вентиляторов располагается на передней части проектора Christie CP2215 за воздушным фильтром, он состоит из четырех вентиляторов. При поломке одного из вентиляторов, заменяют весь блок.



1. Выключить проектор и отсоединить от сети.

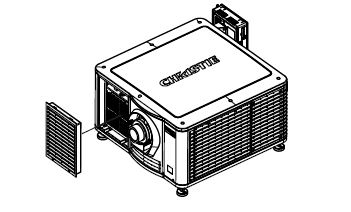

2. Снять верхнюю крышку и крышку фильтра, после изъять фильтр.





3. Чтобы снять переднюю крышку, необходимо открутить четыре винта, прикрепляющие крышку к проектору. Убрать винты с ручек регулировки объектива и снять их, далее три винта передней крышки и один за ней. Потянуть крышку вперед и снять ее.

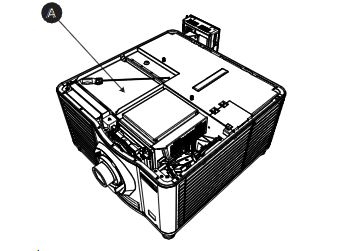

4. Снять крышку с высокой степенью защиты (А).





5. Отсоединить четыре разъема питающего провода вентилятора.

6. Чтобы получить доступ к вентиляторам, необходимо изъять корпус в отсеке с высокой степенью защиты.

7. Снять корпус вентилятора, далее изъять вентилятор для замены или его очистки. Чтобы установить вентилятор на место используйте подсказку в виде стрелки направления потока воздуха, которая изображена на вентиляторе.
