Как заменить заборные вентиляторы в проекторе Christie CP2000ZX

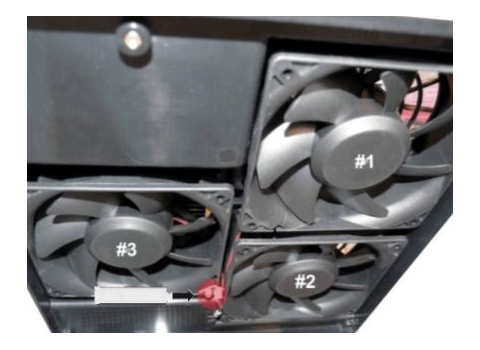

Вентиляторы по забору воздуха находятся сразу за решеткой фильтра.

1. Необходимо снять крышку блока управления (PCM), переднюю крышку и раму проектора Christie CP2000ZX.

2. Открутить 3 болта, которые прикрепляют блок водяного охлаждения.

3. Наружную часть блока расположить к себе. При необходимости он крепится на внешние болты для удобства.

4. Блок с вентиляторами прикреплен к раме 4-мя болтами, которые так же следует снять.

5. Если нужно снять датчик измерения температуры воздуха, следует открутить еще один болт.

6. Вентилятор крепится на резиновых изоляторах, его нужно стянуть с них.

7. Следует установить новые вентиляторы, убедившись, что изоляторы расположены на своих местах. Вокруг вентилятора LAD должны идти трубки с охлаждающей жидкостью.

8. При установке вентилятор должен быть направлен маркировкой внутрь проектора.

9. Согласно маркировке, подключить проводку.
